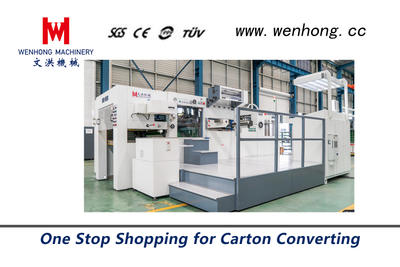

数码烫金机

0
状态:
数量:

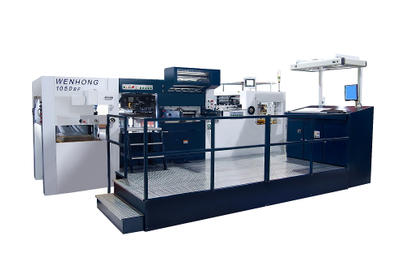

  • WH-1050SF(五轴)
  • 文洪机械
  • 可编程控制器PLC控制
  • 适用于大型海报、立体POP、汽车车箱贴纸广告、PC、室外大型广告看板、货柜贴纸、玻璃、电梯装饰金属板、塑胶板、压克力、木板等套色丝网印刷与彩色丝网印刷。

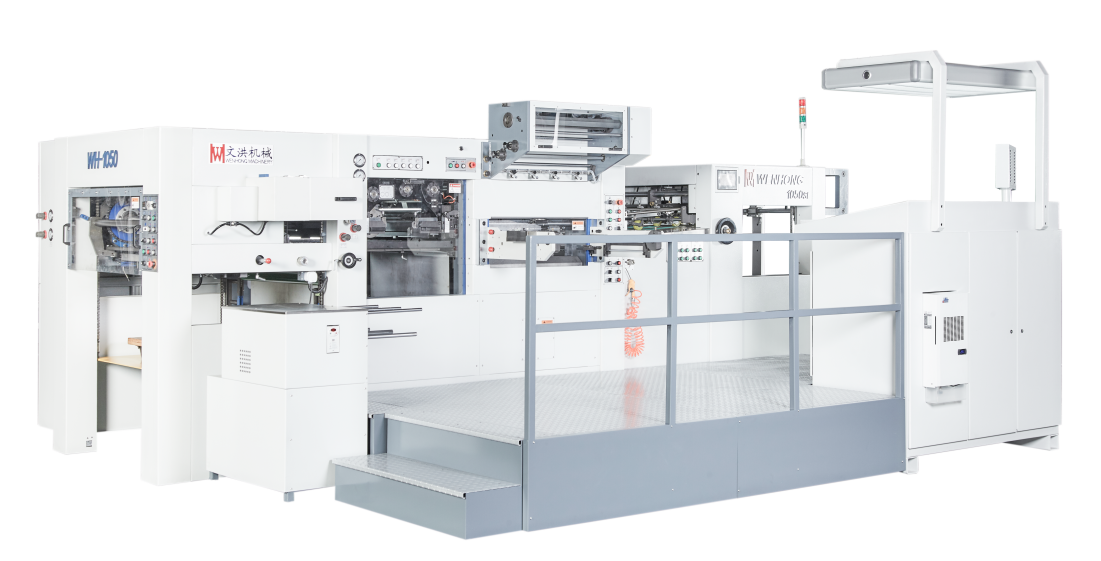

本烫金机为1050X750规格:有3轴和5轴两种, 5轴机型采用横2纵3结构,这种机型是国内大部分客户采购首选,无论是纸张厚度,还是烫金面大小基本上能够满足所有客户现有的生产工艺,酒包,化妆品,商品标签广为采用:


飞达送纸部

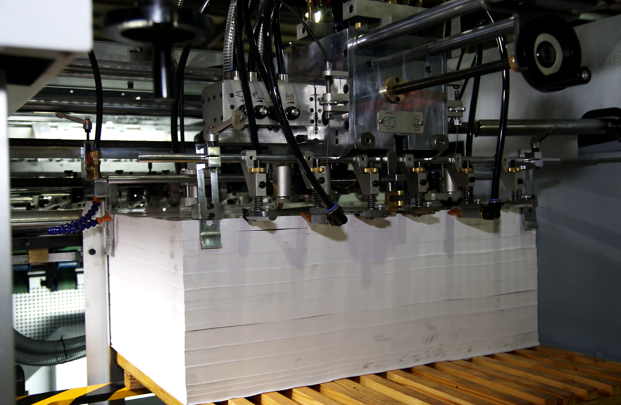

  • 采用四吸四送强力飞达,送纸稳定顺畅,同时吸嘴之高度与角度可相应调节;

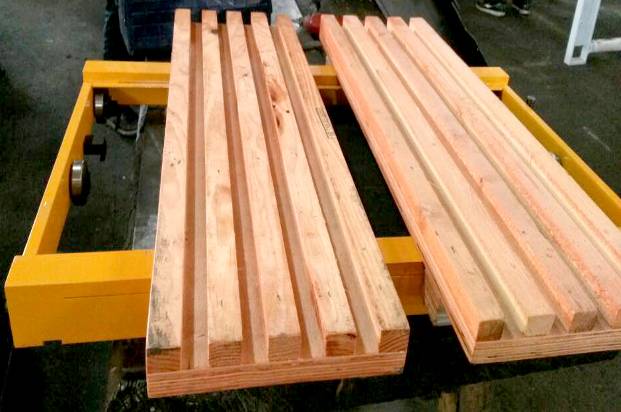

  • 开闭式预备台车,提高操作之效率;

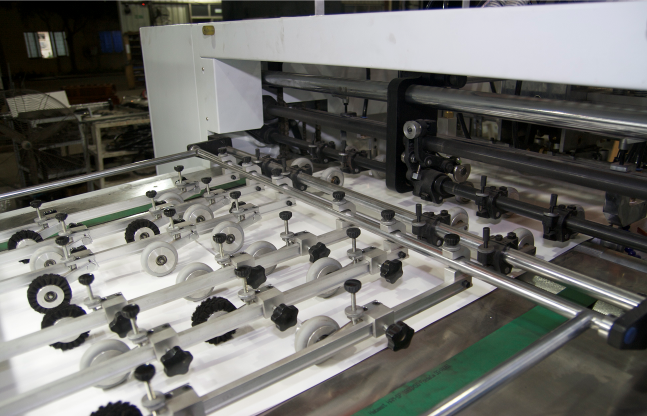

  • 倾斜式送纸台面,更加适合于高速薄纸的输送及定位;

  • 不停式运纸升降台装置;

  • 双张控制装置;

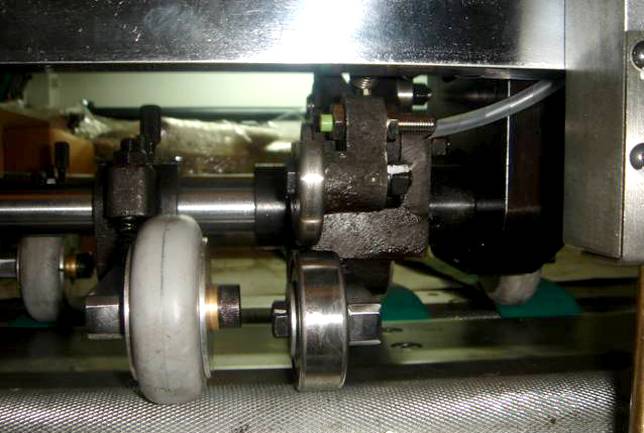

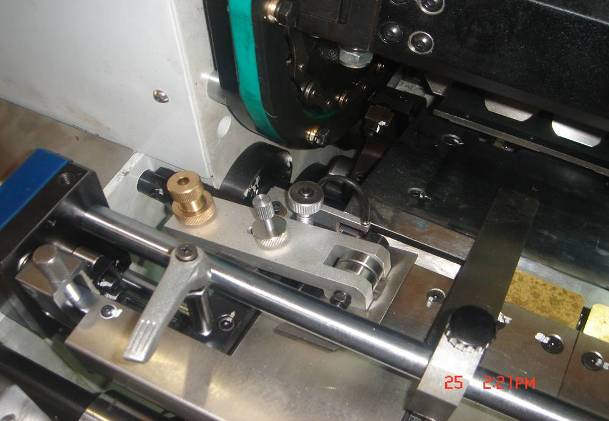

  • 侧定位采用拉、推两用侧规装置,依照纸质选用,切换简便;

  • 进口优质吹吸气两用真空泵;

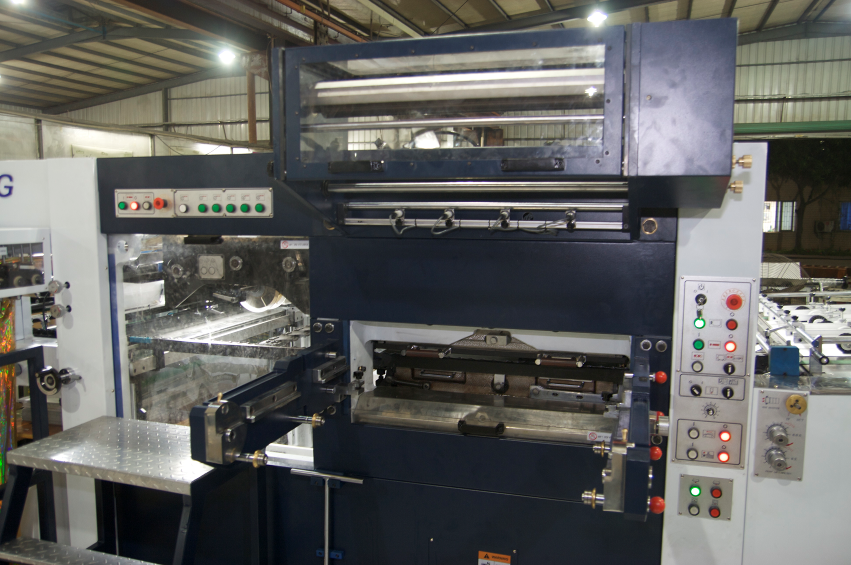

烫金部
  • 本烫金部控制系统采用目前最先进的技术(与博斯特同);

  • 风冷式过箔张力轴;



  • 全计算机控制金箔走步、跳步编程设定;

  • 标准型为二轴放金箔卷轴即三纵两横机构;

  • 烫金部每一轴有大功率伺服电机驱动,并可独立编程设定金箔走步、跳步;

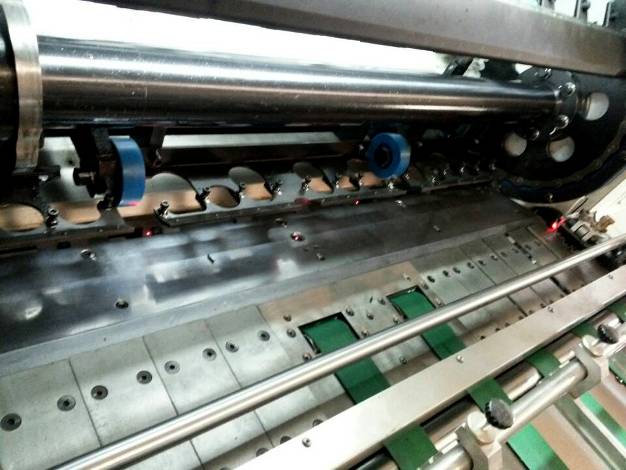

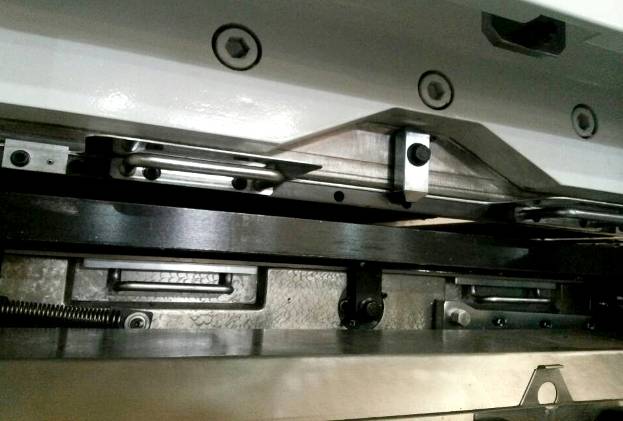

模切部
  • 涡轮曲柄带动肘杆式高精度平面模切下工作台;

  • 固定式高精密度平面模切上工作台;

  • 心脏部位的主要机件(曲轴、蜗杆、蜗轮、肘杆轴)均采用进口高级合金钢材;

  • 两套模切钢板硬度HRC45-47度精准耐用,且采用靠齐一边的锁定;

  • 模切部版框气动锁紧系统;

  • 进口气动离合/刹车器;

  • 升退压力采用电动数显,智能压力检测系统,压力可自动升降,

  • 模切平台高度位置及压力吨数精准易操作;

  • 前规定位翻板可四点单独微调以适应不同纸张条件下的精准定位;

  • 采用先进技术,单根牙排定位可做前后微调补偿,达到产品加工精度要求;

  • 最新科技多片式平行凸轮间歇链排传动机构(采用进口分割器及进口扭力离合器);

  • 高精密度进口叼纸牙排传动链;

  • 7条进口叼纸牙排,每条10个精钢叼纸牙片及配套牙枕;

  • 进纸口及出纸口,纸张到位检测电眼;

  • 工作全程电眼监测配合大容量人机界面液晶显示屏,提供详细故障排除方法;

  • 心脏部件强制润滑系统油量采用0.75KW冷却循环装置,油压显示装置及油压不足报警装置;

  • 模切前纸张吹平装置;

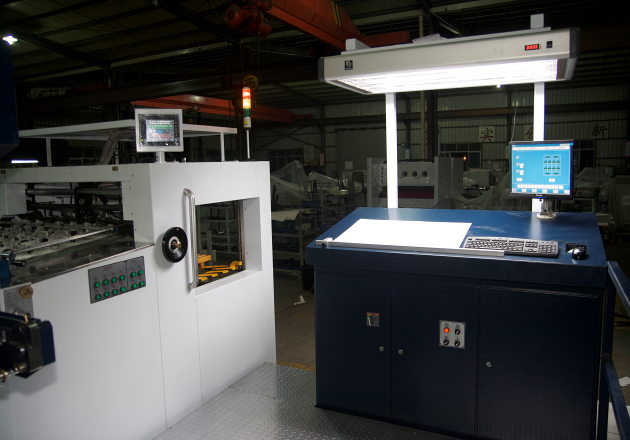

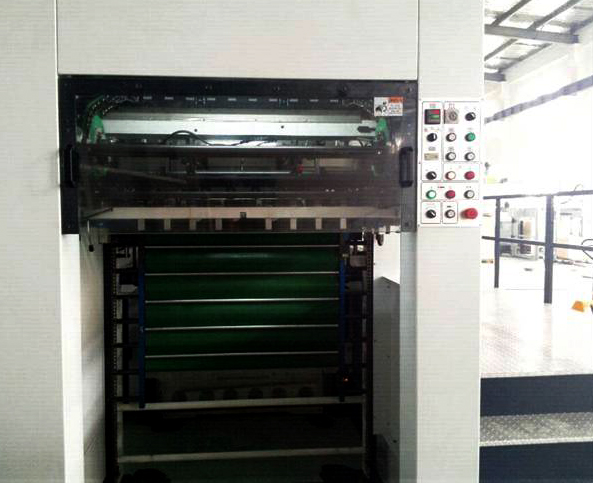

收纸部

  • 全自动主副收纸台,操作方便、大大提高生产效率,且副收纸台采用帘布式上下切换, 大大方便操作更加适合小尺寸多拼版产品;

  • 可选配插页计数器;

  • 牙排传动链涨紧轮缓冲装置;

  • 使用分段可调毛刷及纸张展平吹气装置来稳定收纸部之成品;

  • 主链条润滑采用自动加装链油装置;

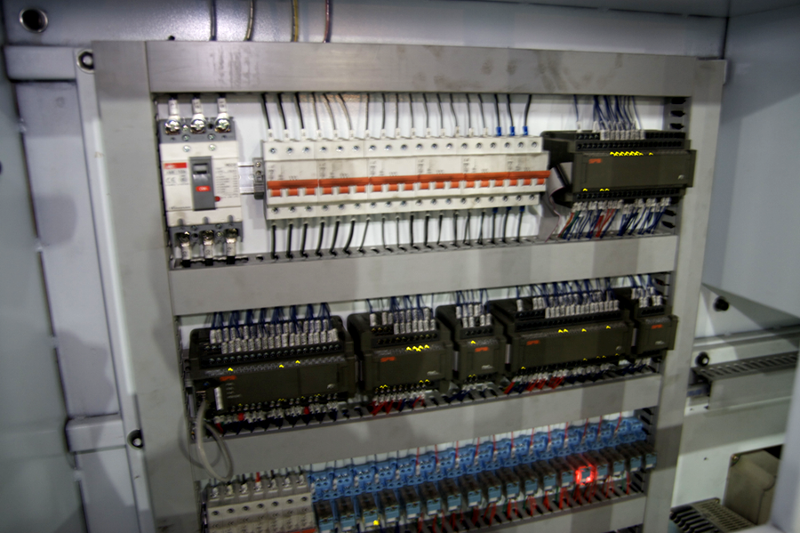

电器控制部
  • 可编程控制器PLC控制整机的运行及故障监控系统;

  • 电气组件和电气线路采用欧美先进国家安全标准(CE标准);




主要技术参数

最大纸张尺寸

1050×750 mm

最小纸张尺寸

400×360 mm

最大模切范围

1040×720 mm

最大烫金范围

1020×720 mm

版框内径尺寸

1080×745 mm

适用纸张范围

90~2000g/m2卡纸,0.1~2mm卡纸,瓦楞纸板厚度<4mm

最高机械速度

8000次/小时

最大工作压力

400吨

最大给纸堆高

1600mm

最大收纸堆高

1400mm

电加热系统

12个独立温区,最高调至1600C

机器重量

19.5吨

气源要求

0.6Mpa, >0.6m³/min --- 用户自备

套准精度

≤±0.075mm

叨口空白

9.5mm

机器尺寸

L 7380×W 4100×H 2120mm

纵向最大金箔直径

Ø220mm

横向最大金箔直径

Ø220mm
